SF系列直流伺服机电控制器
SF系列直流伺服机电控制器是一款结构紧凑,功率密度高;安装方式灵活,设置简单方便,易于使用的产品。
SF系列直流伺服机电控制器的主要特点:
1、功率电源电压最高达150VDC。
2、最高转速支持50000rpm(匹配磁编码器)。
3、全数字控制,电流环分辨率高达12bit,采样控制频率高达16kHz。
4、支持位置环、速度环、电流环嵌套或独立配置使用; 具备单轴位置曲线规划能力。
5、支持增量式编码器(ABZ+UVW)、旋转变压器、SSI接口位置传感器和UVW霍尔状态传感器。
6、支持模拟量控制、脉冲方向控制、RS485通信控制、CAN通信控制等多种控制方式。
7、控制电源电压最高达100VDC;配备上位机调试助手,通过USB接口可以实时获得各种参数波形信息,方便调试及评测设备状态。
8、所有对外接口(通讯&GPIO,不包括±10V模拟量)全部采用光电隔离,抗干扰能力强,工作更可靠。
技术规格
驱动器型号:L02、L03、H02、H03
控制对象:有刷直流电机、无刷直流电机、永磁同步电机
额定输出线电流(RMS):20A、30A、20A、30A
峰值输出线电流(RMS):40A (10s)、60A (10s)、40A (10s)、60A (10s)
效率:95%
输出频率:0 ~ 800Hz
功率电源电压极限值:15VDC ~ 100VDC;15VDC ~ 150VDC
功率电源电压推荐值:24VDC,48VDC,60VDC;24VDC,48VDC,60VDC,72VDC,96VDC
辅助控制电源:15VDC~100VDC(功率15W)
位置反馈传感器:增量式编码器(ABZ+UVW)、旋转变压器(内部16位解码分辨率,最大转速9000rpm)、SSI接口位置传感器和UVW霍尔传感器。选用SSI接口磁编码器时,支持的电机最大转速50000rpm。
使用环境:工作温度:-40℃ ~ +85℃;相对湿度:≤90% (无结露);振动:≤0.5g,50 ~ 60Hz(非连续);海拔:≤4000米(随海拔升高,降额使用)
储存温度:-50℃ ~ +95℃
控制性能:电流环带宽:最大2KHz;速度环带宽:最大500Hz(光编、磁编);300Hz(旋变);调速比:1:10000;速度波动:0.3rpm(rms)@1000rpm (旋变)
输入GPIO:4路隔离输入。可设置为:伺服使能、左限位、右限位、紧急制动、报警清除、回零位、自定义
输出GPIO:2路集电极开路隔离输出,最大负载能力100mA。可设置为:报警输出、伺服准备好、抱闸释放、位置到达、速度达到、力矩到达、零速指示、自定义强制输出

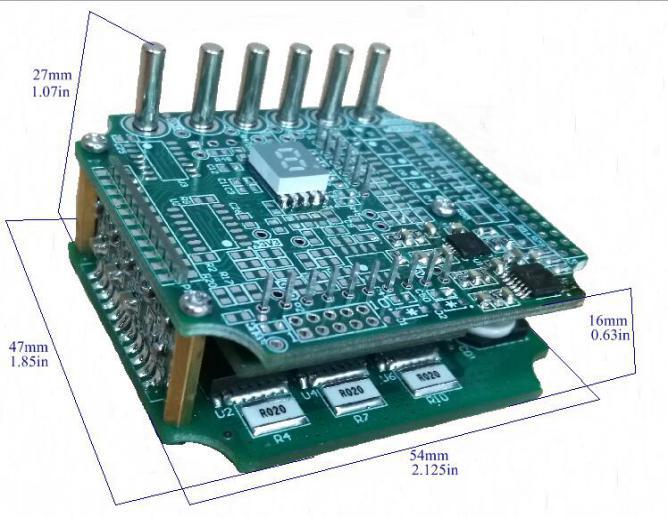

尺寸:54*47*27mm(不包含外壳和散热器)
重量:0.2Kg(不包含散热器)
