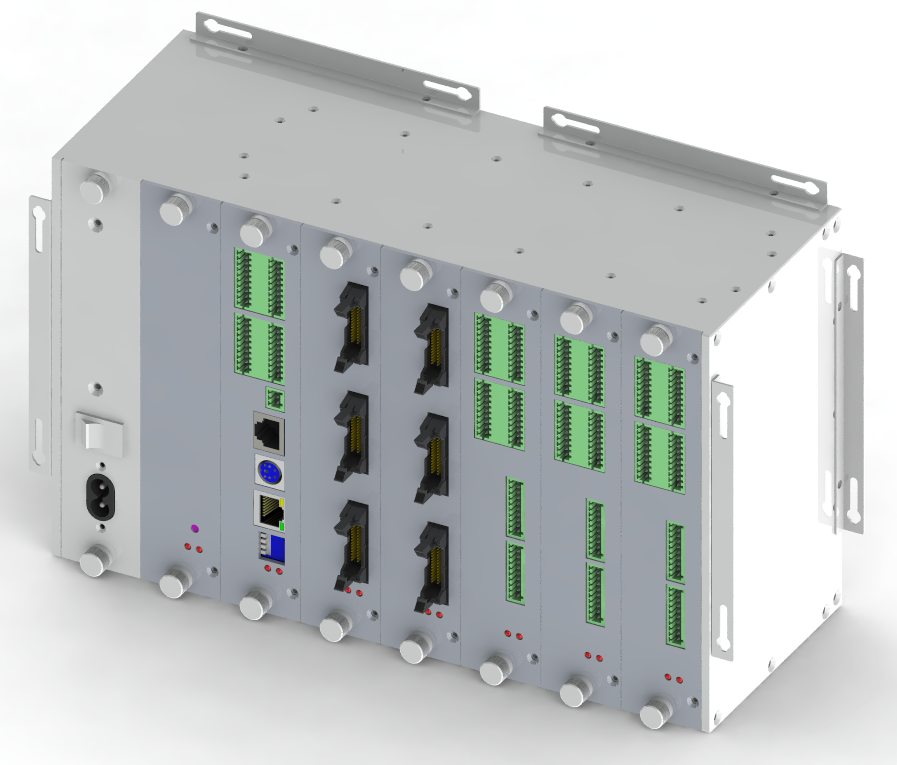

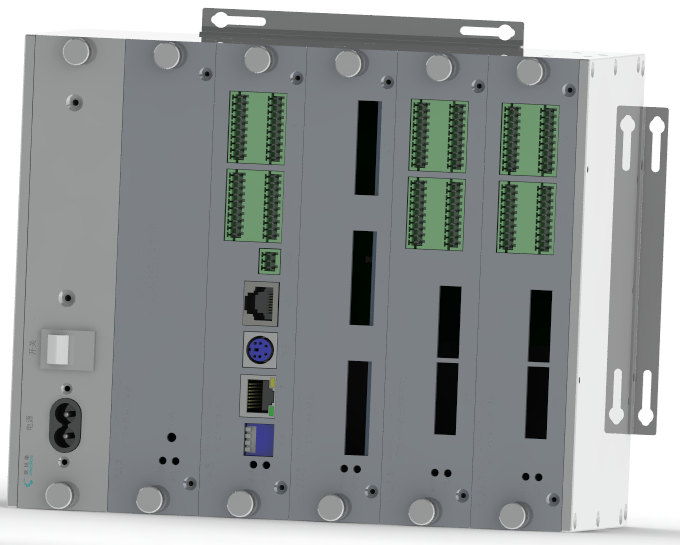

mTCS主机
mTCS主机是一款支持ARIDE流程设计软件,简单易用,对编程人员要求极低;适用于从小型到大型的工业逻辑控制器。
mTCS主机的主要特点:
1、采用模块式结构(电源、CPU 均为单独的模块)。
2、控制规模支持各种网络通信。
3、全隔离设计,抗干扰能力极强。
4、支持工作时热拔插特性。
5、支持2种互联模式,分别可达16台或更多台多机互联互通。
6、支持多机互联传输距离>100m,最大1000m。
7、支持虚拟新硬件技术,用户无需感觉硬件的存在。
8、支持“Virtual Factory”流程设计软件,简单易用,对编程人员要求极低。
9、支持奥朗德斯VSD虚拟设备技术,VSF虚拟智能工厂技术,方便用户构建设备,生产线以及智能工厂。
10、可提供3、5、8、12槽位(即可安装3、5、8、12块多功能板)。
技术规格
主控制器:mTCS-CPU(可选120MHz,400Mhz,1GHz主频等多种规格处理器)
功能板支持:可支持3-12槽基板
隔离离散输入接口:电流 ≤ 10mA @ 24V,隔离电压 ≥ 1500V
隔离离散输出接口:电流 ≥ 10mA @ 24V,隔离电压 ≥ 1500V
RS232电平串口:非隔离1路(系统调试),隔离1路,最大波特率115.2Kbps,8bit数据位,波特率、检验位、停止位可配置,隔离电压 ≥ 1500V
3.3V LVTTL电平串口:非隔离,最大波特率115.2Kbps,8bit数据位,波特率、检验位、停止位可配置,隔离电压 ≥ 1500V
RS485接口:非隔离1路,隔离1路,最大波特率115.2Kbps,8bit数据位,波特率、检验位、停止位可配置,隔离电压 ≥ 1500V
网络接口:RJ45,10M/100M自适应
PS2接口:支持键盘单向PS2协议
状态指示灯:红/绿
模式设置开关:4bit
输入电压:DC5V ± 10%,2550mA max;DC24V ± 10%,160mA max(无负载)
工作湿度:35%~85%(无结冰和结露)
储存温度:-65~+150℃(无结冰和结露)
