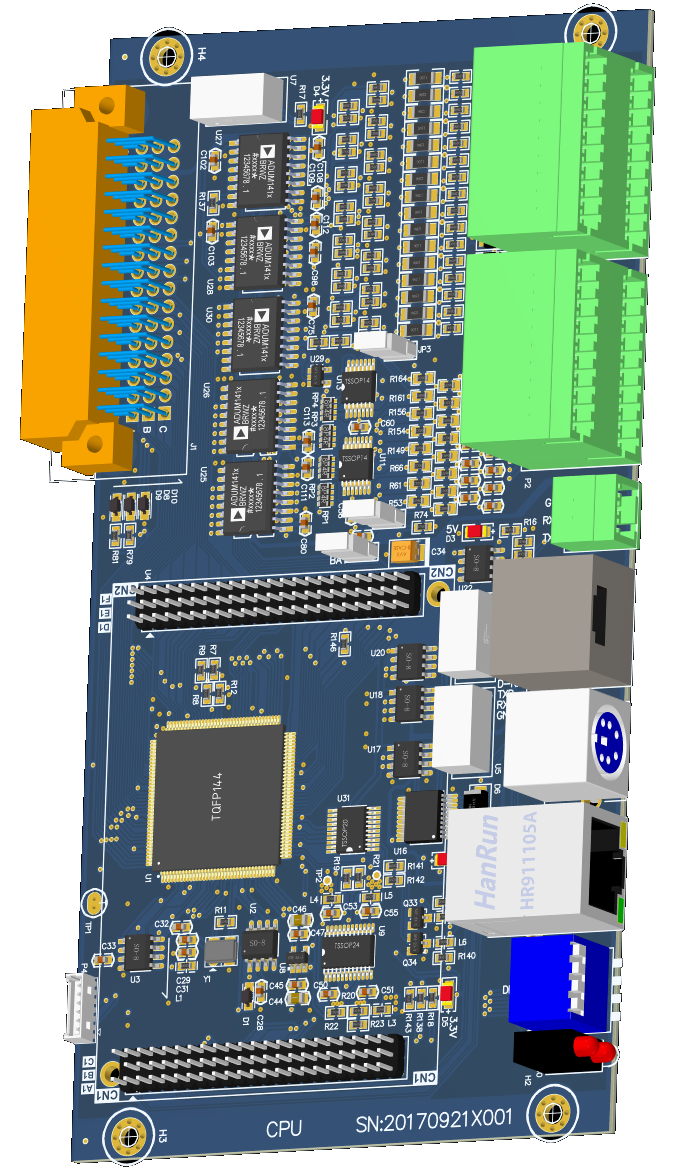

mTCS主控模块

         mTCS主控模块是一款适用于从小型到大型工业逻辑控制器的产品。

         mTCS主控模块的主要特点：

               1、产品采用模块式结构（电源、CPU均为单独的模块）。

               2、控制规模支持各种网络通信。

               3、支持mTCS热拔插协议。

               4、可提供多种主频的CPU支持。

               5、所有输入输出接口具有隔离保护功能，工作可靠，抗干扰能力强。

               6、支持ARIDE流程设计软件，简单易用，对编程人员要求极低。

           技术规格

             主控制器：可选  CPU6800：Cortex-A7 CPU，528MHz，512MB DDR3，256MB/4GB FLASH

                                           CPU6802：Cortex-A7 CPU，1GHz，512MB DDR3，256MB/4GB FLASH

                                           CPU_M3：Cortex-M3 CPU，120MHz，512KBAM，128MB FLASH:

             隔离离散输入接口：电流 ≤ 10mA @ 24V，隔离电压 ≥ 1500V

             隔离离散输出接口：电流 ≥ 10mA @ 24V，隔离电压 ≥ 1500V

             RS232电平串口：非隔离1路（系统调试），隔离1路，最大波特率115.2Kbps，8bit数据位，波特率、检验位、停止位可配置，隔离电压 ≥ 1500V

             3.3V LVTTL电平串口：非隔离，最大波特率115.2Kbps，8bit数据位，波特率、检验位、停止位可配置，隔离电压 ≥ 1500V

             RS485接口：非隔离1路，隔离1路，最大波特率115.2Kbps，8bit数据位，波特率、检验位、停止位可配置，隔离电压 ≥ 1500V

             网络接口：RJ45，10M/100M自适应

             PS2接口：支持键盘单向PS2协议

             状态指示灯：红/绿

             模式设置开关：4bit

             输入电压：DC5V ± 10%，2550mA max；DC24V ± 10%，160mA max（无负载）

             工作温度：工业：-40~+85℃（无结冰和结露）；商业：0~+70℃（无结冰和结露）

             工作湿度：35％～85％（无结冰和结露）

             储存温度：-65~+150℃（无结冰和结露）
